Поверка вольтметра АКИП-2402 в Нальчике
Вольтметр АКИП-240 является высокоточным лабораторным прибором и предназначен для измерения напряжения переменного тока. Поверка вольтметра АКИП-2402 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка вольтметра АКИП-2402
Принцип действия вольтметров АКИП-2401, АКИП-2402 основан на преобразовании измеряемого напряжения ВЧ в напряжение постоянного тока, которое усиливается в измерительном блоке, а затем выводится на экран в абсолютных или относительных значениях. Управление и контроль над режимами работы вольтметра осуществляет встроенный микроконтроллер. Установка параметров производится с помощью кнопок на лицевой панели.

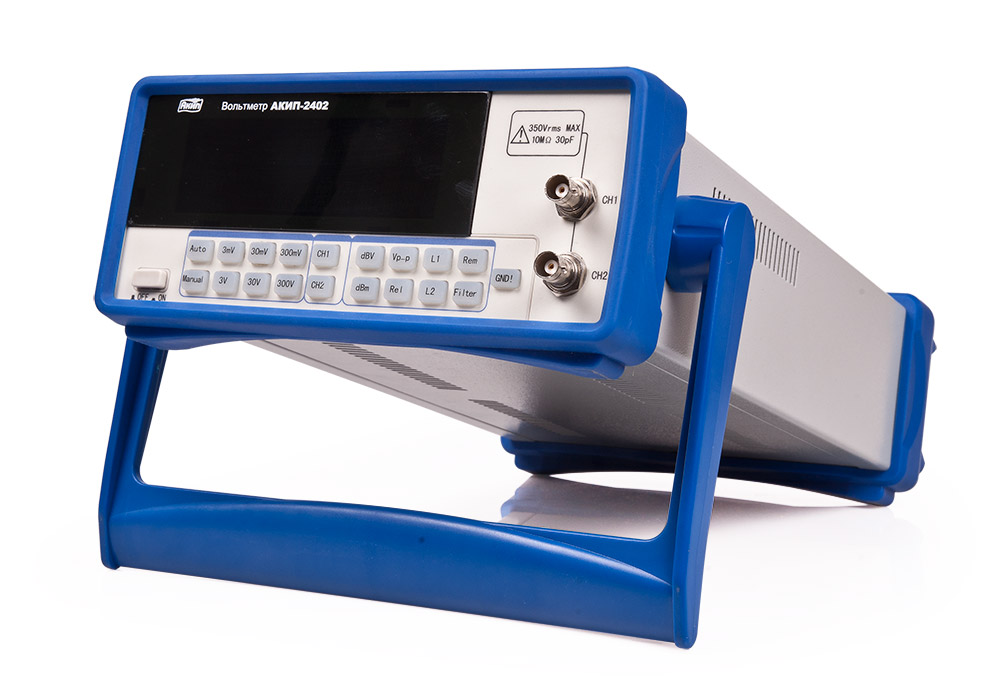

На передней панели вольтметров расположены: двухстрочный дисплей, два измерительных входных разъема, кнопка включения питания, кнопки выбора предела измерения, кнопки выбора единиц измерения, кнопки управления режимами измерения и настройками.
Вольтметры по умолчанию измеряют среднеквадратическое значение напряжения. Дополнительно, в вольтметрах имеется возможность выбора отображения результата измерения в следующих единицах: Впик-пик (уровень напряжения от пика до пика), дБВ (относительно 1 В), дБм (относительно 1 мВт на нагрузке 50 Ом или 600 Ом).
Модели АКИП-2401 и АКИП-2402 отличаются диапазоном частот измеряемого напряжения.
Краткие характеристики:
• Измерение ср.квадратического значения переменного напряжения
• Диапазон частот: 5 Гц…3 МГц (АКИП-2401), 5 Гц…5 МГц (АКИП-2402)
• Диапазон измерения напряжения: 50 мкВ…300 В (6 пределов)
• Два измерительных ВЧ входа: Кан1 / Кан2
• Максимальное разрешение: 0,0001 мВ
• Отображение уровня входного сигнала в дБн, дБм, Uпик
• Автоматический или ручной выбор пределов измерений, удержание результата (Hold)
• Двухстрочный VDF-дисплей
• Интерфейс RS-232
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации вольтметров АКИП-2401, АКИП-2402.
Нормативные и технические документы, устанавливающие требования к вольтметрам АКИП-2401, АКИП-2402
- ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний»;
- Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка осуществляется по документу МП РТ 2052-2014 «Вольтметры АКИП-2401, АКИП-2402. Методика поверки», утвержденному ФБУ «Ростест-Москва» в феврале 2014 г.
Основные средства поверки:
- Калибратор переменного напряжения В1-29, № Госреестра 11029-92, диапазон частот от 10 Гц до 100 МГц, диапазон амплитуд выходного сигнала от 3 мкВ до 3 В, пределы основной относительной погрешности установки амплитуды ± (0,066.. .2) %;
- Калибратор универсальный 9100E, № Госреестра 25985-09 , диапазон частот от 10 Гц до 100 кГц диапазон UBbix~= (0 — 1050)В, погрешность ±(0,0004-UBbix + 384 мкВ) — ±(0,0012^вых + 315 мВ).
