Поверка токовых клещей APPA 138F в Нальчике
Назначение: для измерения (без разрыва цепи) постоянного тока и переменного тока, постоянного и переменного напряжения

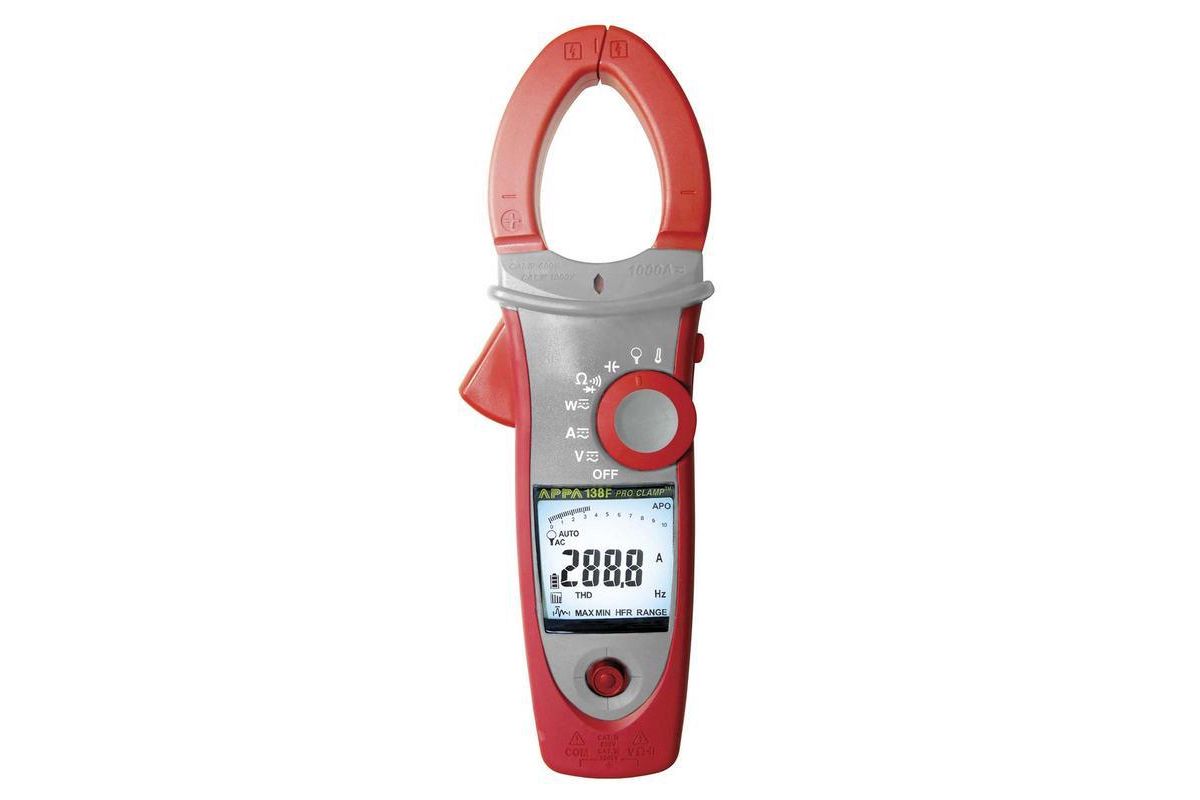

Поверка токовых клещей APPA 138F
Клещи представляют собой компактные портативные многофункциональные измерительные приборы в ударопрочном исполнении, принцип действия которых основан на аналогоцифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем роторного, кнопочного или ползункового типа, в некоторых моделях для управления режимами работы имеется джойстик, осуществляющий навигацию в меню. Измеренные значения отображаются на жидкокристаллическом дисплее, кроме моделей, у которых индикатор отсутствует. Для отображения измеренных значений тока в используется внешний индикатор, в качестве которого могут использоваться клещи или мультиметры, имеющие режим измерения переменного напряжения. Клещи имеют дополнительный режим совместной работы для расширения диапазона измеряемых значений тока и мощности.
Клещи отличаются набором измерительных функций, диапазоном измерения, погрешностью измерения, диаметром обхвата провода и конструктивными особенностями. Задняя панель клещей скреплена с передней с помощью двух винтов, один из которых служит местом пломбирования.
Поверка осуществляется в соответствии с документом 54882137-14/2МП «Клещи электроизмерительные APPA A0, APPA A1, APPA A3AR, APPA A5AR, APPA A17, APPA A17R, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F, АРРА sFlex 10D, АРРА sFlex 18D, АРРА sFlex 10T, АРРА sFlex 18T. Методика поверки», утвержденным ФБУ «ЦСМ Московской области» 12 ноября 2014 г.
Основное поверочное оборудование:
- калибратор FLUKE 5520A, погрешность по напряжению от ±0,0011 % до ±0,025 %, погрешность по току от ±0,01 % до ±0,12 %, погрешность по сопротивлению от ±0,0028 % до 0,025 % (с опцией SC 600), погрешность по емкости от ±0,25 % до ±0,75 %;
- калибратор переменного тока «Ресурс-К2», диапазон установки коэффициента гармоник по напряжению Ku от 0,1 до 30 %, предел допускаемой относительной погрешности установки Ku ± (0,3 + 0,03(Kumax/Ku — 1) %, диапазон установки коэффициента гармоник по току Ki от 0,1 до 100 %, предел допускаемой относительной погрешности установки Ki ± (0,3 + 0,01 • (Kimax/Ku — 1) %.
Сведения о методах измерений
Клещи электроизмерительные APPA A0, APPA A1, APPA A3AR, APPA A5AR, APPA A17, APPA A17R, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F, АРРА sFlex 10D, АРРА sFlex 18D, АРРА sFlex 10T, АРРА sFlex 18T. Руководство по эксплуатации 54882137-14/2РЭ.
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным APPA A0, APPA A1, APPA A3AR, APPA A5AR, APPA A17, APPA A17R, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F, АРРА sFlex 10D, АРРА sFlex 18D, АРРА sFlex 10T, АРРА sFlex 18T
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Техническая документация фирмы «APPA Technology Corporation», Тайвань.
