Газоанализаторы модели 888 (далее — газоанализаторы) предназначены для автоматического контроля объемной доли сероводорода и диоксида серы в газовых средах. Газоанализаторы применяются для контроля технологических газов установок получения элементарной серы (установки Клауса) и серных ям на предприятиях нефтехимической, нефтеперерабатывающей, газоперерабатывающей, металлургической и других отраслей промышленности. Поверка газоанализатора 888 проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Описание и поверка газоанализатора 888

Принцип действия газоанализатора основан на непрерывном фотометрическом определении сероводорода и диоксида серы в потоке газа.

В состав газоанализатора входят взрывозащищенный корпус, в котором размещены оптический блок, блок детектора и блок электроники, термостатируемый корпус с системой кондиционирования пробы и измерительной ячейкой, а также контроллер наддува и клеммная коробка для электрических подключений. Газоанализатор при помощи фланца крепится непосредственно на трубопровод, что позволяет производить отбор проб без дополнительных пробоотборных линий.

Оптическая система газоанализатора включает в себя источник УФ света на основе ксеноновой импульсной лампы, измерительную ячейку со штуцерами для входа и выхода анализируемой газовой пробы, фотометрический блок, содержащий печатную плату с четырьмя кремниевыми фотодиодами для измерений интенсивности света определенной длины волны.

Газоанализатор оборудован встроенным оптическим фильтром для калибровки фотометра. Газоанализатор имеет 4 программируемых канала с изолированными аналоговыми выходами от 4 до 20 мА, 4 программируемых канала релейных выходов для передачи сообщений об ошибках системы или превышении пределов измерения, канал цифрового сигнала по протоколу Modbus RTU (RS485), Ethernet (IEE802.3).

Для программирования режимов работы и диагностики газоанализатор имеет на передней панели клавиатуру с графическим дисплеем, на который также выводится концентрация измеряемых компонентов.

Взрывозащищенность газоанализаторов обеспечивается взрывозащитой вида «взрывонепроницаемая оболочка d» по ГОСТ IEC 60079-1-2013, взрывозащитой вида «заполнение или продувка оболочки под избыточным давлением px» по ГОСТ IEC 60079-2-2013 и выполнением конструкции корпуса в соответствии с требованиями ГОСТ 31610.0-2014 (IEC 60079-0:2011). Маркировка взрывозащиты — 1 Ех db pxb IIC T3 Gb X.

Степень защиты оболочки газоанализатора от внешних воздействий IP65 в соответствии с ГОСТ 14254-2015

Внешний вид газоанализаторов, место нанесения знака утверждения типа и схема пломбирования от несанкционированного доступа приведены на рисунках 1-2.

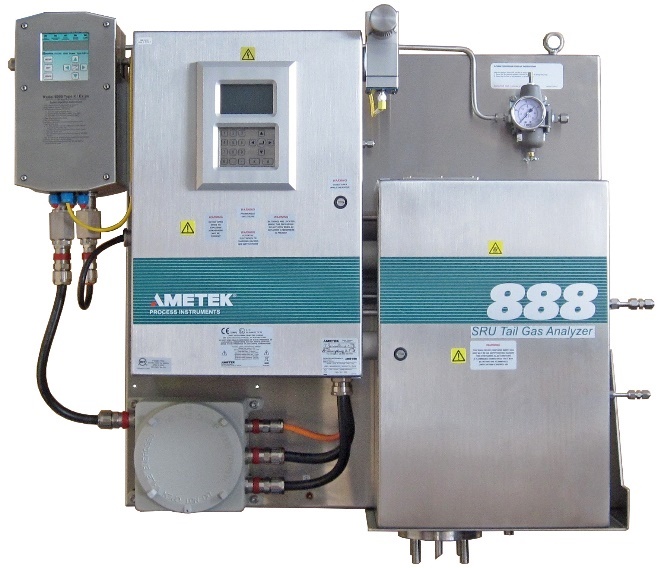

Рисунок 1 — Внешний вид газоанализаторов Рисунок 2 — Внешний вид газоанализаторов модели 888    модели 888 во взрывозащищенном

исполнении

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

• обработку измерительной информации;
• диагностику аппаратной части газоанализатора;
• проведение настройки газоанализатора;
• формирование цифрового выходного сигнала;
