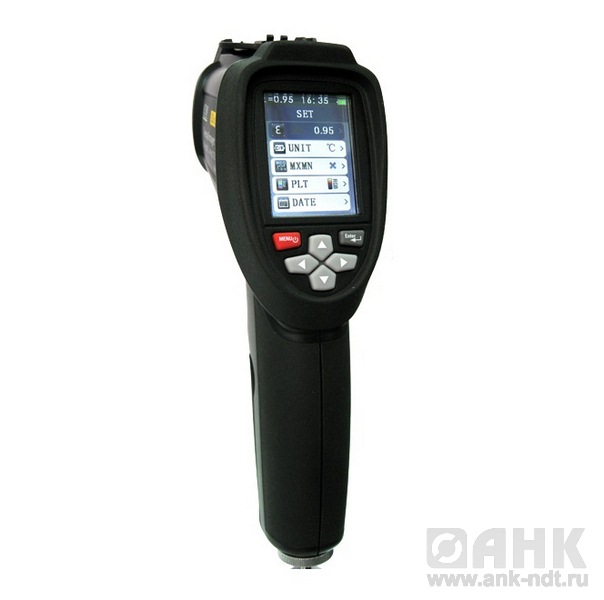

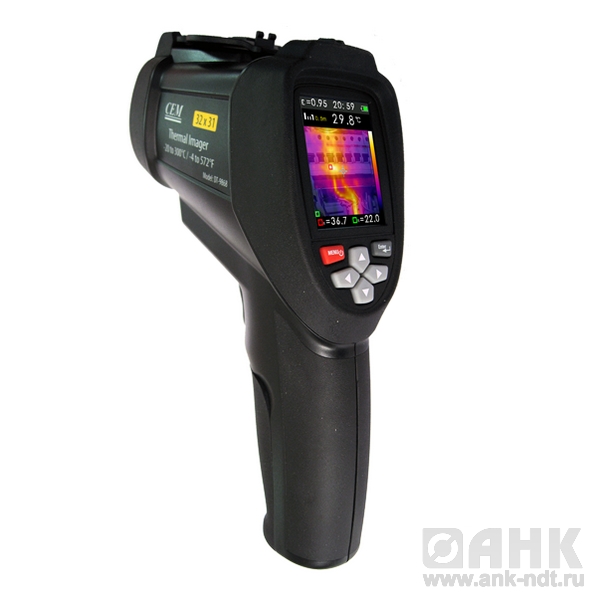

Описание тепловизора CEM DT-9868
Тепловизор DT 9868 наиболее недорогой тепловизор, оснащен матрицей 32х31, с чувствительностью 0,150 C.
К особенностям тепловизора DT-9868 можно отнести несвойственную для тепловизоров начального уровня функциональность, а именно возможность слияния видимого и теплового изображений, автоматическая установка маркеров на наиболее нагретые и холодные точки, в том числе и в режиме видеокамеры. Термограммы, можно хранить на карте памяти microSD и переностить на ПК для документирования.
ОБЛАСТИ ПРИМЕНЕНИЯ:

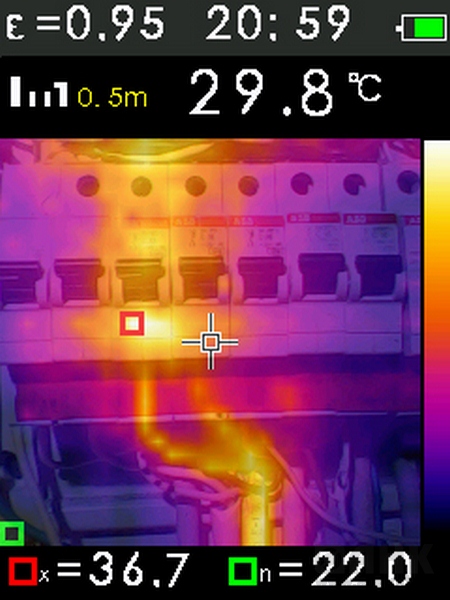

тепловизор DT-9868 предназначен для локализации энергонагруженных элементов и мест утечек тепла/холода на небольших расстояниях от исследуемого объекта: 0,5 м, 1,0 м, 2,0 м. Поэтому DT9868 удобен в первую очередь электрикам для которых есть задача инспекции распределительных щитов на предмет быстрой локализации нагретых элементов (кабелей / выключателей и пр.), установщикам металлопластиковых окон, для контроля качества теплоизоляции на небольших участках, поиск мест утечек тепла, инспекция электронных сборок.
ОСОБЕННОСТИ ТЕПЛОВИЗОРА CEM МОДЕЛИ DT-9868
Матрица: 32х31, чувствительность:0,150 ºC.
Дисплей 2,2", 320 х 240
Температурный диапазон: от -20 °С до +300 °С
Автоматическое распознавание “горячих/холодных” областей, обеспечивается быстрое выявление энерго нагруженных элементов.
Интерфейс: USB, microSD
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОВИЗОРА CEM DT-9868
|
Модель
|
DT-9868
|
|
Диапазон измерения температур (тепловизор)
|
от -20 ºC до 300 ºC; ±2,0% или 2,0 ºC
|
|
|
|
|
Матрица
|
|
|
Размер матрицы
|
32 х 31
|
|
Тип детектора
|
FPA неохлаждаемый, 25 мкм
|
|
Спектральная чувствительность
|
от 6,5 до 14 мкм
|
|
Тепловая чувствительность
|
< 0,150 °С, при 30°С
|
|
Коэффициент излучательной способности
|
настраиваемый; от 0,10 до 1,0; шаг: 0,01
|
|
Коррекция по температуре окружающей среды
|
есть
|
|
Оптика
|
|
|
Фокус
|
фиксированный
|
|
Углы обзора
|
38° × 38°
|
|
Визуализация
|
|
|
Дисплей
|
цветной TFT, 320 х 240, диагональ: 2,2”
|
|
Типы изображений
|
термограмма + видео изображение
|
|
Коррекция паралакса для видимого и термоизображений
|
есть
|
|
Частота смены изображения
|
9 Гц
|
|
Функция картинка в картинке
|
есть
|
|
Настройка диапазона
|
автомитически
|
|
Камера видимого диапазона
|
|
|
Встроенная цифровая камера
|
есть, 48608 пикс.
|
|
Анализ
|
|
|
Изотермический анализ
|
нет
|
|
Измерительные маркеры
|
центральный маркер
|
|
Автоматический поиск
|
есть, для холодных и горячих зон
|
|
Сигнализация высокой температуры
|
звуковой, цветовой сигнал тревоги
|
|
Палитры
|
6 палитр (hot metal, ironbow, rainbow, rainbow high contrast, grayscale (white hot), grayscale (black hot).
|
|
Сохранение данных и документирование
|
|
|
Формат сохранения
|
стандарт .jpg
|
|
Емкость памяти
|
micro SD / 6000 термограмм на 1 Гб памяти
|
|
Тип памяти
|
слот для micro SD
|
|
Голосовая аннотация
|
нет
|
|
Целеуказание
|
|
|
Лазерная указка
|
лазер класс 2, 1 мВт/635мкм (красный)
|
|
Интерфейс
|
|
|
Интерфейсы
|
USB, micro SD
|
|
|
|
|
Питание
|
|
|
Автономное питание
|
заменяемый аккумулятор 3,7В Li-ion, 1400 мА, автономная работа до 4-х часов
|
|
|
|
|
Условия эксплуатации
|
|
|
Диапазон температур
|
- 40°С до +70°С (рабочий: -20°С до +50°С)
|
|
Устойчивость к нагрузкам
|
ударным: 25g, IEC68-2-29; вибрации:2G, IEC68-2-6
|
|
Габариты / масса
|
125 x 58 x 205 мм / 495 гр.
|
КОМПЛЕКТАЦИЯ
- Тепловизор CEM DT-9868 - 1 шт.
- Кабель USB - 1 шт.
- Карта памяти micro SD 4Гб
- Адаптер питания
- Кейс
- Батарея 3,7В 1400мА, Li-ion - 1 шт.
- Тренога - 1 шт.
- Руководство пользователя - 1 экз.
